奥林巴斯气管插管镜MAF-TM

MAF-TM气管插管镜，主要作用是在进行气道的观察、诊断、摄像以及气道处理时进行气管导管的托管、配置和位置确认。

参数与结构：

   ● 插入管直径: 标准型4.1mm, 治疗型5.2mm（含2.6mm工作通道）；

   ● 弯曲角度：上/下/左/右四向调节，适配复杂气道解剖；

   ● 成像系统：内置高清CCD，支持2.5英寸液晶屏实时显示及SD卡录像。

功能特点：

  ● 一体化机身设计，搭配充电电池，可脱离主机独立工作；

  ● 插管全程可视化，显著降低误插风险。

案例

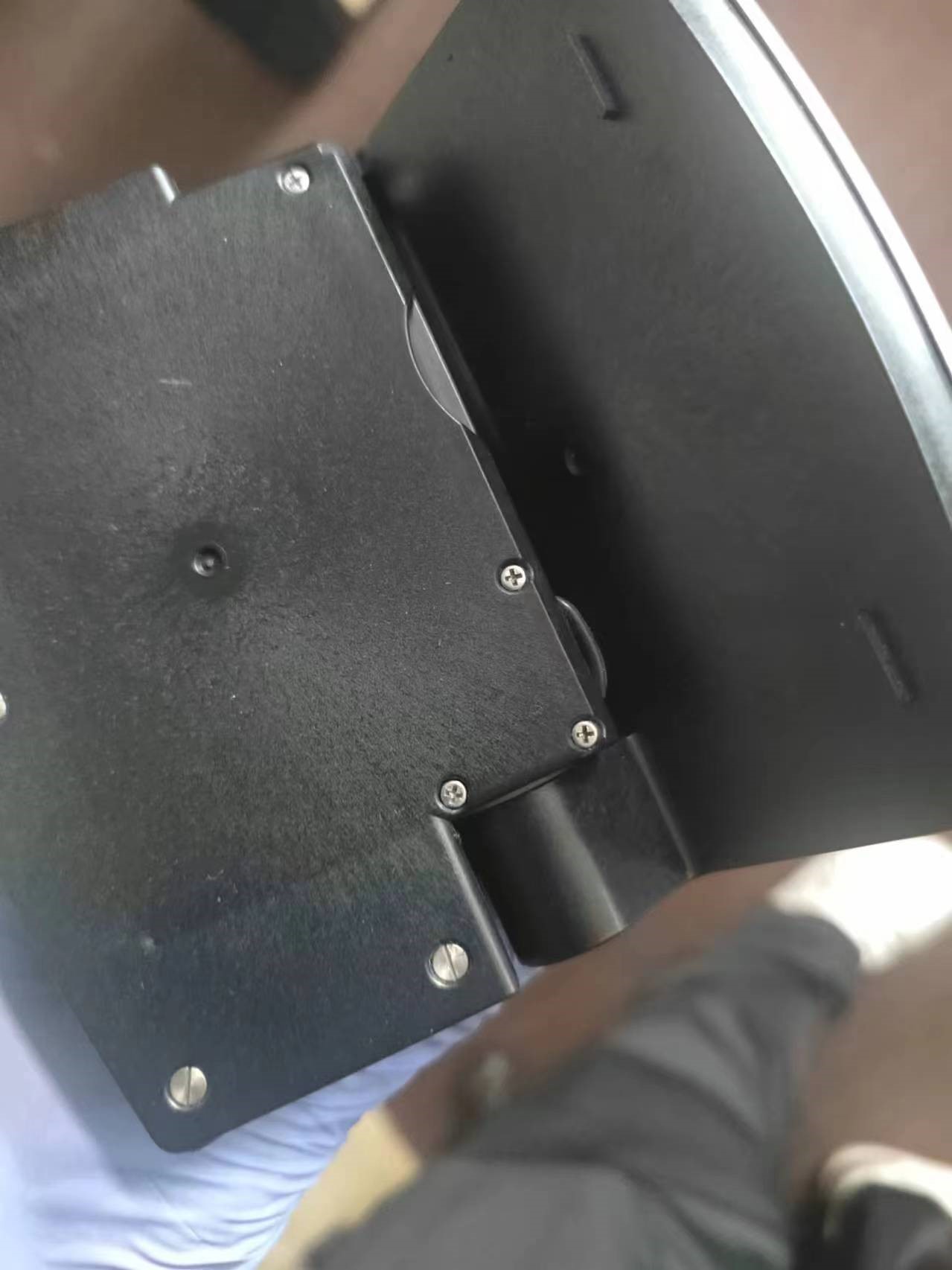

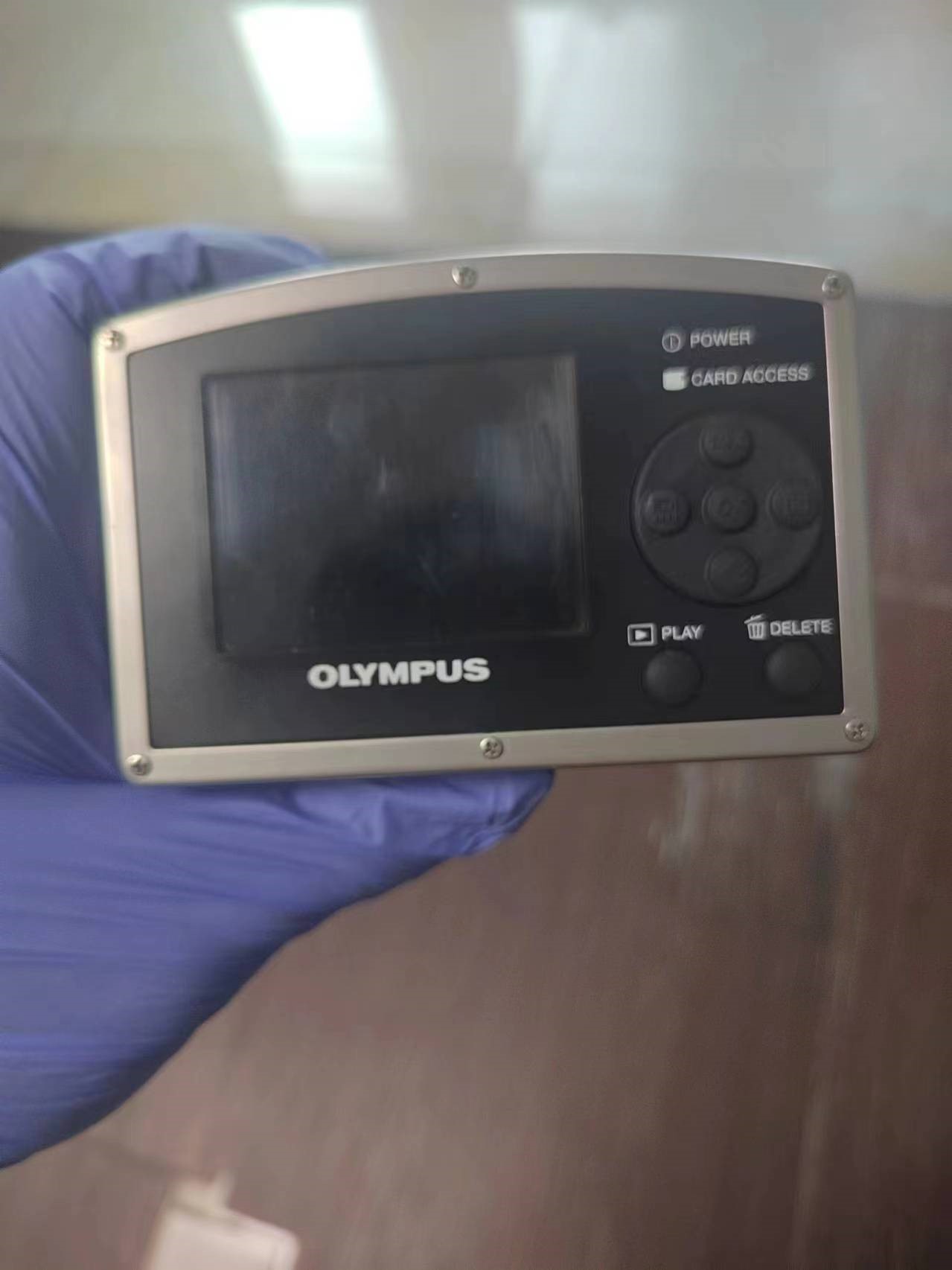

奥林巴斯气管插管镜MAF-TM  SN:2663***

图像资料
故障现象	无图像； 镜体被拆开，密封圈挤出，未闭合； 整体泄露。 小屏幕CCD损毁 ； 内部电路故障； 连接线破损； 插入部像纤断，光束断； 物镜破损； 插入管破损。
维修方案	更换机器电路板； 更换CCD.电路连接线； 更换成像光纤，更换光束，更换物镜； 更换插入管。整体密封； 测漏。
